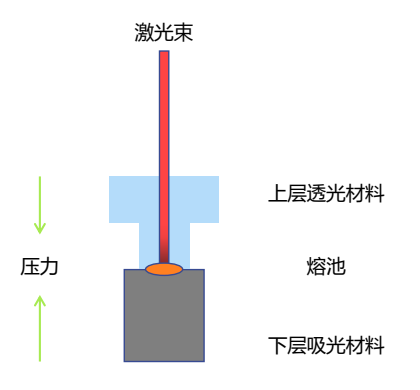

塑料激光焊接的基本原理是特定波长的激光光束透过上层透光材料达到下层吸光材料表面转换成热量，由于在压力的作用下，两层材料紧密贴合，产生的热量不能及时散发，在两者结合的部位聚集并迅速形成熔池。待光束停止后，持续的压力作用下，熔池冷却并固化，从而实现两者融合焊接。





•

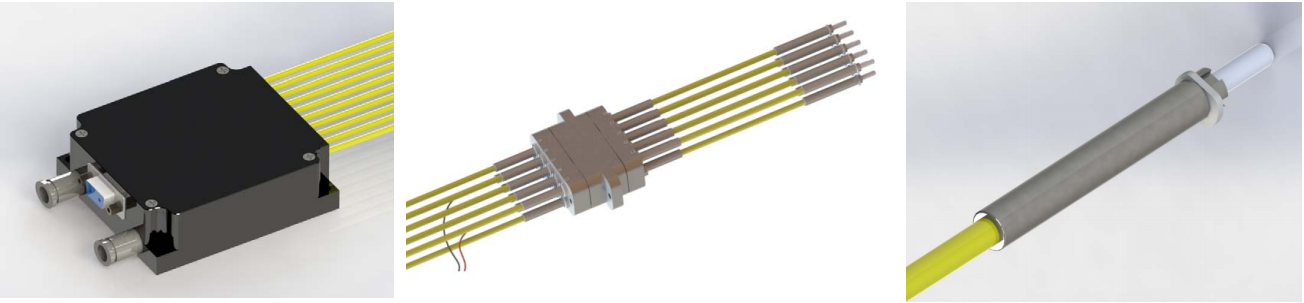

  100W，1组10路半导体激光器                     →→→                  10路点对点激光耦合器                 →→→→                 单点激光光纤发射器
  激光系统由波长为980nm的半导体激光发生器、激光耦合器、光纤发射器等够成，一组半导体激光器功率为100w，理论上可对3-5cm长的焊道进行焊接。具体焊接能力由产品的设计结构、材料特性、焊接效率以及半导体寿命等因素共同决定。

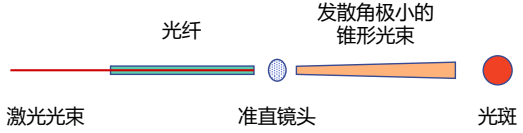

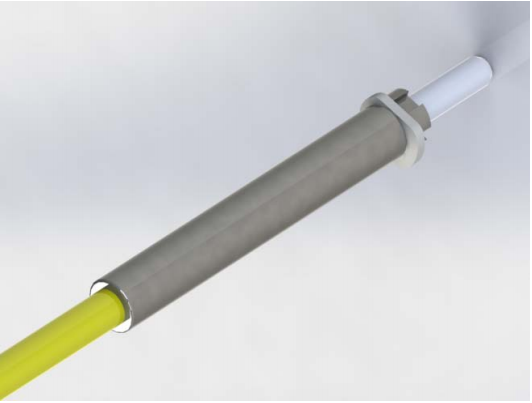

光纤将激光器发射的极细的激光束传到至准直镜头，由准直镜头极细的发散型激光光束转换为近似平行的准直光，通常在40mm的距离产生5mm直径的较均匀光斑。



• •
                                                     圆形光斑阵列

  • •
                              圆形光斑阵列所产生的波浪形焊接溢料
      上页中提到，单点光纤发射器所产生的光斑为圆形光斑，该光斑的能量密度是由中心向外递减的。如果我们直接将该圆形光斑根据焊道进行相邻阵列排布后，由于相邻光斑重叠不良或者无重叠，能量分布不均导致最终的焊接溢料边缘呈波浪形态，俗称锯齿边，影响外观。

•
  •

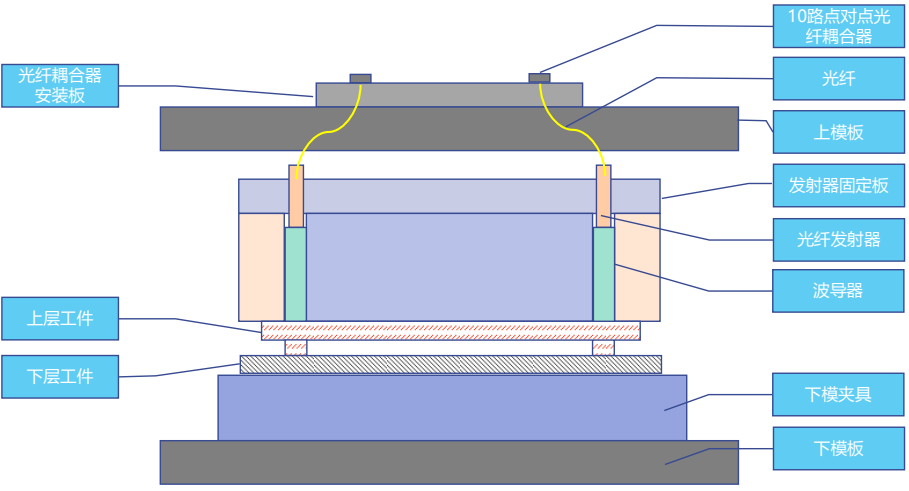

    上模置顶的点对点光纤耦合器，上模在与设备连接时被自动接插，实现了快速换模。

•
  •

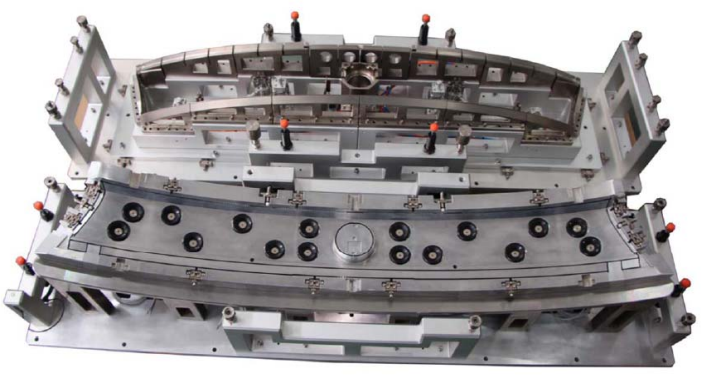

                                                                     贯穿灯同步激光焊接夹具

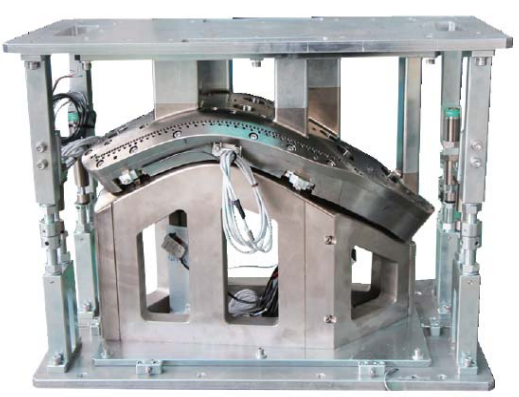

                                                      尾灯同步激光焊接夹具
